Mặt Cắt Địa Hình Tương Tác (Elevation Profile)
Công cụ Mặt Cắt Địa Hình (Elevation Profile) cho phép trích xuất mô hình số độ cao tự nhiên dọc theo bất kỳ đường tim tuyến nào do người dùng vẽ trên bản đồ, biểu diễn dưới dạng biểu đồ lát cắt dọc 2 chiều tương tác thời gian thực.
Công cụ này là trợ thủ đắc lực cho các kỹ sư khảo sát trắc địa, thiết kế hướng tuyến giao thông, quy hoạch san nền, và hào kỹ thuật ngầm.
1. Quy Trình 3 Bước Thực Hiện Đo Cắt Địa Hình
Bước 1: Kích hoạt Công cụ Mặt Cắt
- Trên thanh công cụ bên trái bản đồ (hoặc menu Tiện ích mở rộng trên đỉnh màn hình), bấm vào biểu tượng đường dốc Mặt cắt địa hình (Elevation Profile).
- Con trỏ chuột trên bản đồ chuyển sang dạng chữ thập (
crosshair), sẵn sàng cho thao tác vẽ tuyến đo.

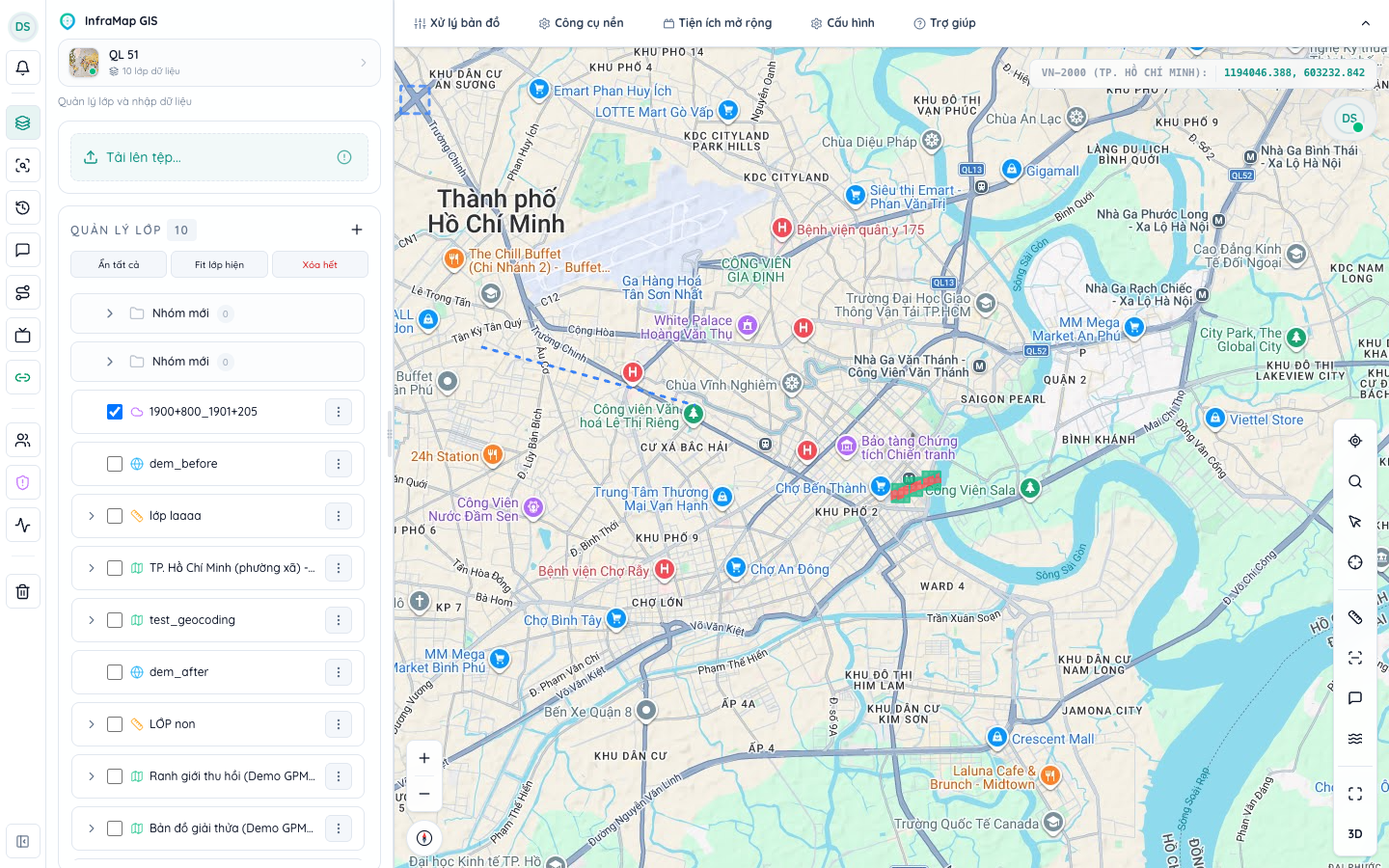

Bước 2: Vẽ Tuyến Trắc Dọc trên Bản đồ
- Điểm bắt đầu tuyến: Nhấp chuột trái vào vị trí xuất phát trên bản đồ.
- Các điểm chuyển hướng: Tiếp tục di chuyển và nhấp chuột trái tại các góc ngoặt hoặc đỉnh dốc để tạo đường gấp khúc. Hệ thống hiển thị đường nét đứt màu xanh dương (
#3b82f6) nối các đỉnh tim tuyến. - Kết thúc tuyến: Nhấp đúp chuột trái (Double-click) tại điểm cuối cùng để hoàn tất việc vẽ tuyến.
Bước 3: Tự Động Trích Xuất & Khởi Tạo Biểu Đồ
- Ngay khi nhấp đúp kết thúc tuyến, hệ thống thực hiện thuật toán lấy mẫu đều đặn 100 điểm đo dọc theo tim tuyến (Resampling algorithm).
- Dữ liệu tọa độ được gửi tới máy chủ địa hình để truy vấn cao trình tuyệt đối tương ứng từng mét thực địa.

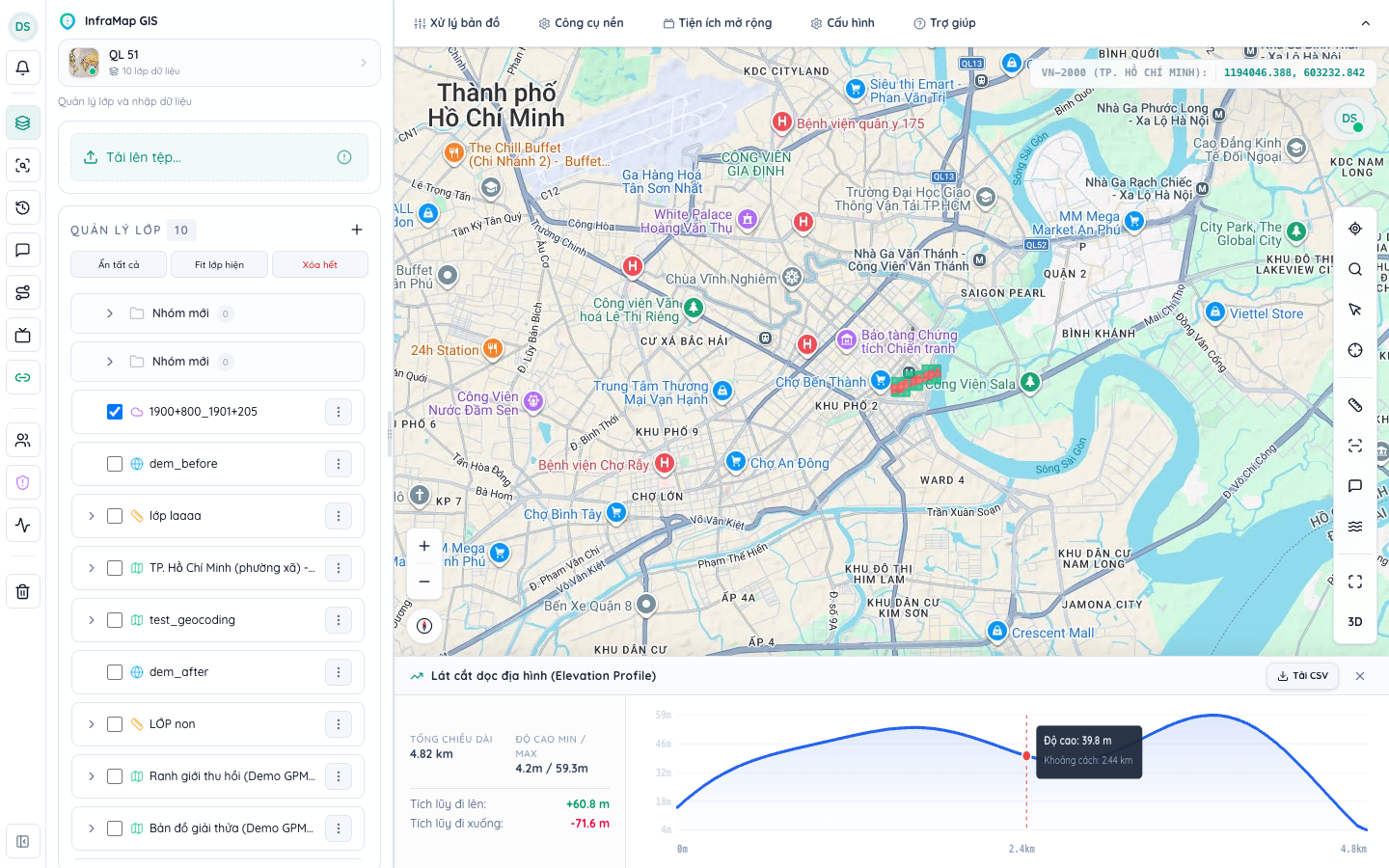

- Bảng điều khiển lát cắt dọc mở ra ở đáy màn hình và vẽ tức thì đường cong trắc dọc địa hình.
2. Đọc & Phân Tích Kết Quả Mặt Cắt Địa Hình
Giao diện kết quả cung cấp đầy đủ các tham số kỹ thuật chuẩn ngành cầu đường và trắc địa:
A. Bảng Thông số Kỹ thuật (Bên trái)
| Thông số | Đơn vị | Ý nghĩa kỹ thuật |
|---|---|---|
| Tổng chiều dài (Total Distance) | $m$ hoặc $km$ | Khoảng cách thực tế trải dài trên bề mặt địa hình từ điểm đầu đến điểm cuối tuyến. |
| Độ cao Min / Max | Mét ($m$) | Cao trình thấp nhất (điểm trũng) và cao trình cao nhất (đỉnh đồi/núi) dọc theo hướng tuyến. |
| Tích lũy đi lên (Gain) | $+m$ | Tổng độ chênh cao mà tuyến đường phải leo dốc (màu xanh lá), giúp tính toán tải trọng động cơ và độ dốc dọc thiết kế. |
| Tích lũy đi xuống (Loss) | $-m$ | Tổng độ chênh cao mà tuyến đường đổ dốc (màu đỏ), giúp tính toán phương án thoát nước mặt đường và bố trí rãnh đỉnh taluy. |
B. Biểu đồ Trắc dọc SVG Tương tác (Bên phải)
- Trục hoành ($X$): Cự ly tích lũy tính từ điểm gốc xuất phát ($0.0m$) đến cuối tuyến.
- Trục tung ($Y$): Cao độ tuyệt đối so với mực nước biển chuẩn lục địa.
- Vùng đổ màu gradient: Thể hiện rõ khối lượng địa chất tự nhiên bên dưới mặt đất.
- Lưới tọa độ phụ: Các đường dóng ngang cách nhau theo phân vị 25%, 50%, 75% giúp ước lượng nhanh cao trình tại bất kỳ vị trí nào.
3. Các Tính Năng Tương Tác Nâng Cao
A. Đồng Bộ Con Trỏ 2 Chiều (Bi-directional Cursor Tracking)
- Khi bạn rê chuột dọc theo biểu đồ trắc dọc:
- Một đường dóng đứng màu xanh di chuyển theo chuột hiển thị chính xác khoảng cách (m) và cao độ (m) tại điểm đó.
- Đồng thời trên bản đồ, một điểm tròn màu cam phát sáng sẽ di chuyển đồng bộ dọc theo tim tuyến, giúp người dùng biết ngay điểm trũng hoặc đỉnh dốc trên biểu đồ thực tế nằm ở thửa đất hoặc lý trình nào trên bản đồ.
B. Co Giãn Kích Thước Bảng Trắc Dọc (Resizable Dock)
- Mép trên của bảng điều khiển được tích hợp thanh ray kéo (
Resizer Handle). - Người dùng có thể kéo chuột lên trên hoặc xuống dưới để mở rộng chiều cao bảng từ 160px lên tối đa 600px, giúp phân tích chi tiết các vi địa hình phức tạp.
C. Xuất Dữ Liệu Tọa độ & Cao trình (Xuất CSV)
Bấm vào nút "Tải CSV" ở góc phải thanh tiêu đề để tải về tệp bảng tính elevation_profile.csv. Hệ thống tự động căn cứ vào cấu hình hệ tọa độ hiển thị của dự án:
- Dự án cấu hình hệ VN-2000: Tệp CSV xuất theo 4 cột chuẩn trắc địa địa phương:csv
Distance (m),Elevation (m),VN2000 X (North),VN2000 Y (East) 0.00,12.50,1162450.120,589320.450 18.50,14.20,1162465.340,589332.180 ... - Dự án cấu hình hệ WGS-84: Tệp CSV xuất theo 4 cột tọa độ địa lý quốc tế:csv
Distance (m),Elevation (m),Longitude,Latitude 0.00,12.50,107.0854321,10.5123456 ... - Tệp CSV này có thể nhập trực tiếp vào các phần mềm thiết kế hạ tầng chuyên dụng như AutoCAD Civil 3D, Nova TDN, Land Desktop, QGIS để vẽ trắc dọc thiết kế và tính toán khối lượng đào đắp san nền.
D. Tắt hoặc Vẽ lại Tuyến Mới
- Bấm nút "Đóng (X)" để tắt bảng mặt cắt và giải phóng không gian bản đồ.
- Bấm lại vào biểu tượng công cụ trên thanh bên để bắt đầu vẽ một tuyến khảo sát mới.
